Nie mogę też znaleźć bezpiecznika od świateł mijania...

Mam schemat skrzynki bezpieczników skąd wychodzi zasilanie do świateł ale dedykowanego do nich bezpiecznika nie widać. Przynajmniej nie jest konkretnie opisany. Zazwyczaj są dwa bezpieczniki oddzielnie do lewego i prawego światła a u Ciebie nie działają oba. Szukałbym problemu raczej w czym innym. Masz zwykłe światła czy ksenony?Cześć, masz moż

Cześć, masz może zdjęcie które to bezpieczniki od światła lewego / prawego z przodu? Bo przeglądam schemat skrzynki tej wewnętrznej i tej przy aku i nie widzę. Mam taki problem, że przestała mi świecić żarówka H7 od strony kierowcy. Światła LED świecą, żarówkę oczywiście wymieniłem i nadal jest problem. Z tego co wyczytałem to może być właśnie bezpiecznik, tylko który? I czy w przypadku bezpiecznika, światła dzienne LED będą się świecić, czy to inna przyczyna?

Z tego co mam w dokumentacji to nie ma bezpiecznika topikowego do prawego światła mijania. Prawdopodobnie w module USM pod maską jest bezpiecznik elektroniczny. Zasilanie światła mijania dla prawego reflektora wychodzi z modułu bezpieczników pod maską z białego złącza FERM z pinu 6.

@ andrzejwa może pomożesz, mam podobny problem ale w Espace 4. Ale brak świateł drogowych. Manetka sprawdzona, bezpiecznik też. Dobieram się do UCH, jeszcze trochę rozbierania plastików, podejrzewam upaloną diodę w tym module. Jeśli są inne sugestie, proszę o info

@PunkRock86 słychać działanie przekaźnika świateł drogowych w module bezpieczników kabiny? Posiadasz odpowiednie schematy?

@PunkRock86 słychać działanie przekaźnika świateł drogowych w module bezpieczników kabiny? Posiadasz odpowiednie schematy?

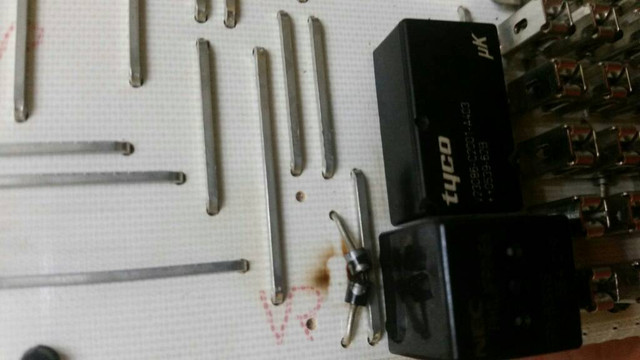

Nie słuchać przekaźnika.  Znalazłem gdzieś w necie, że problemem może być spalona dioda w module UCH, jak na zdjęciu

Już pół deski w sobotę rozebrałem, dziś może uda mi się do tego dogrzebać. Istna Bonanza jest z dostępem.

Nadmienię, że usterka może być następstwem zwarcia które zrobiłem podłączając panele sterowania szybami. Padło wtedy zasilanie klimatyzacji ( naprawiłem, spalony bezpiecznik 15A w tablicy za dźwignią hamulca postojowego ) i nie wykluczone, że te drogowe też wtedy się uwaliły. Tylko ich brak przez przypadek zauważyłem po czasie.

Przekaźniki sprawdzone, diody całe ... Nie wiem co dalej

---

Ale wstyd znalazłem ... Później napiszę

Ale wstyd

Czyżby spalone żarówki?

Sprawdź czy z modułu UCH wychodzi zasilanie dla przekaźnika świateł drogowych. Na rysunku zaznaczone strzałką.




Przekaźnik świateł drogowych to jeden z tych dwóch, chyba ten górny.


Ale wstyd

Czyżby spalone żarówki?

Od tego zacząłem, potem bezpiecznik i jeszcze manetka. Dopiero jak wytargałem UCH, sprawdziłem diody, sprawdziłem przekaźniki, zauważyłem że skrajne bezpieczniki są ułożone tak samo Na klapce nie są ponumerowane bezpieczniki, wystarczyło ją obrócić, spojrzeć i wszytko stali się jasne ... Nie ten bezpiecznik sprawdziłem.. a że widoczność na nie jest słaba bo wszytko stali się oczywiste.

Hahaha zdaża się najlepszym
